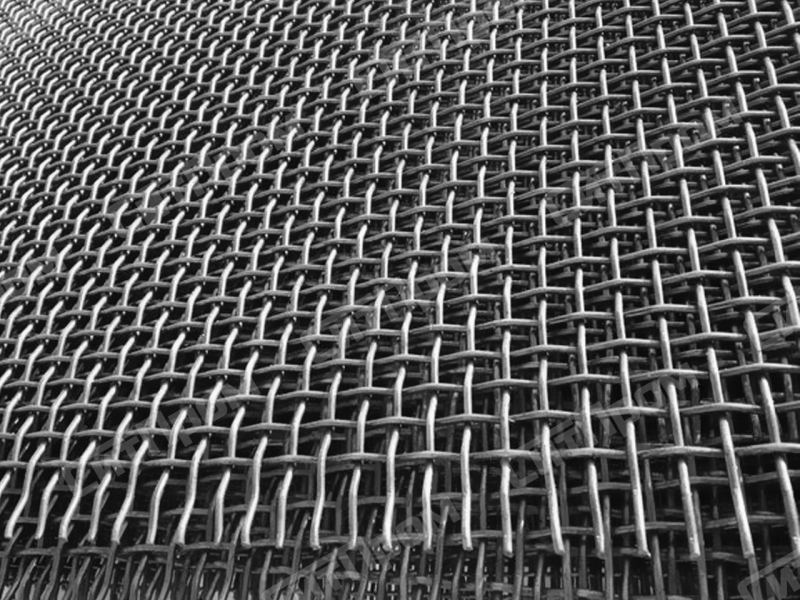

Сетка тканая из рифленой проволоки

3306-88

Применение:

  • для просеивания горных пород

рифленая                      сложно рифленая

Сетки предназначаются для оснащения установок (грохотов) по просеиванию каменных углей, кокса, руд черных и цветных металлов, агломерата, окатышей, породы.

Сетки изготавливают из термически необработанной углеродистой проволоки стали марок 45, 50, 55 по ТУ 14-4-1566-89. Сетка представляет собой переплетение двух систем проволок, расположенных перпендикулярноодна к другой. Различают рифленые (проволоки основы и утка имеют изгиб рифления в местах переплетения) и сложно рифленые (проволоки основы и утка имеют дополнительные изгибы рифления по сторонам ячейки). Сетка изготавливается в картах шириной 1000-2000 мм и длиной до 6000 мм.

Характеристики

Сортамент и геометрические размеры сеток приведены в таблице

Номер сетки, мм

Диаметр проволоки, мм

Расчетная масса 1 кв. м. сетки, кг

Сетки рифленые Р

4

1,6

6,000

5

2,0

7,331

6

2,2

7,700

8

3,0

10,700

10

3,0

9,000

10

3,6

12,245

12

3,0

7,900

13

3,0

7,400

13

4,0

12,200

14

3,6

9,600

15

3,6

9,100

16

4,0

10,500

16

5,0

15,500

18

3,6

7,900

18

5,0

14,200

20

5,0

12,698

25

5,0

10,800

Сетки сложно рифленые СР

32

5,0

8,900

35

5,0

8,200

40

5,0

7,153

50

6,0

8,200



GOST 3306-88

Steel checkered wire woven mesh grid

Application: for rock sifting
